Kiedy torowisko zakładowe i kozły oporowe muszą działać jako jeden układ w zakładzie przemysłowym

Spis treści

• Obciążenia i rygorystyczne normy wymiarowe
• Skutki deformacji i metody przywracania geometrii
• Synchronizacja fundamentu i stałego nadzoru

Ruch ciężkich żurawi i zwałowarek zmienia charakter torowisk w zakładach przemysłowych. Infrastruktura przestaje pełnić wyłącznie funkcję transportową, a staje się integralnym elementem procesu technologicznego. Boczny transport materiałów oraz manewry pojazdów szynowych wymagają tu pełnej synchronizacji z rytmem pracy maszyn produkcyjnych. Niestandardowe obciążenia osiowe i ciągła eksploatacja narzucają surowe wymagania projektowe oraz wykonawcze.

Specyfika obciążeń i rola konstrukcji oporowych

Torowisko zakładowe przenosi zupełnie inne siły niż standardowa nawierzchnia liniowa. Pionowe obciążenia statyczne i dynamiczne wynikają z ogromnej masy samych urządzeń oraz ciężaru przenoszonych ładunków. Zwałowarki o masie sięgającej 2600 ton i długości 190 metrów generują ekstremalne naciski punktowe na szyny i podkłady. Klasy pracy urządzeń dźwignicowych wymuszają stosowanie wzmocnionych podkładów oraz wytrzymałych systemów przytwierdzeń. Współczynniki dynamiczne φ1–φ6 uwzględniają dodatkowo przyspieszenia, nagłe hamowania oraz ruchy poprzeczne suwnic. Częste ukosowanie żurawi i skręcanie wózków technologicznych powoduje powstawanie niszczących obciążeń poziomych. Nawierzchnia poddawana jest ciągłym oddziaływaniom o charakterze zmęczeniowym, co przyspiesza degradację materiałów konstrukcyjnych.

Przeczytaj również: Jakie korzyści niesie ze sobą stosowanie prefabrykowanych fundamentów palowych w budownictwie kolejowym?

Wymagania geometryczne dla takich układów torowych są wyjątkowo rygorystyczne na każdym etapie funkcjonowania. Odchyłka rozstawu szyn nie może przekraczać ±5 mm na odcinku 5 metrów, a różnica wysokości główek szyn zaledwie 10 milimetrów. Podłoże wymaga starannego przygotowania geotechnicznego przed ułożeniem właściwych warstw. Grubość podsypki waha się od 20 do 50 centymetrów w zależności od parametrów nośności lokalnego gruntu.

Przeczytaj również: Na czym polega frezowanie nawierzchni?

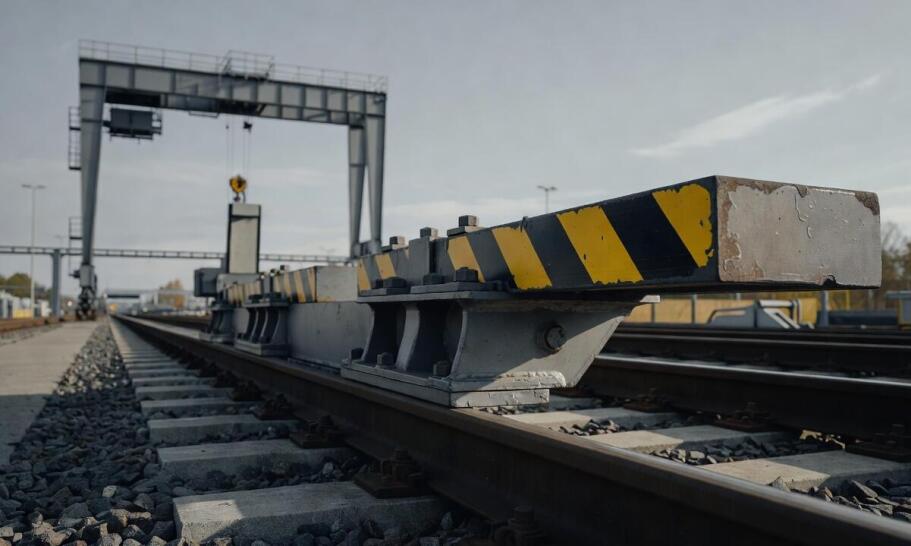

Ciągłe cykle pracy ciężkich maszyn wymuszają przejęcie sił końcowych i stabilizację układu przez dedykowane konstrukcje oporowe. Kozioł montowany na końcu ślepego odcinka zabezpiecza przed zbiegnięciem ciężkiego taboru lub maszyny roboczej poza wyznaczony obszar. W zakładach przemysłowych stosuje się typy stałe wykonane z betonu lub szyn stalowych, a także warianty przesuwne. Wersje cierne, hydrauliczne i mieszane rozpraszają energię kinetyczną poprzez tarcie specjalnych tarcz o główkę szyny lub przez pracę wbudowanego tłoka. Mechanizmy te umożliwiają kontrolowane wyhamowanie składów o masie do 4000 ton przy prędkości sięgającej 20 km/h. Projekt elementu chwytnego zawsze bierze pod uwagę maksymalną masę pojazdu oraz rygorystyczny współczynnik bezpieczeństwa. Brak solidnych zabezpieczeń końcowych sprawia, że przypadkowe uderzenia błyskawicznie deformują geometrię toru.

Przeczytaj również: Czym różni się sól drogowa od soli kuchennej?

Strefy operacyjne torowiska i utrzymanie infrastruktury przemysłowej

Projekt zakładowej sieci szynowej opiera się na wydzieleniu precyzyjnych stref pracy, postoju oraz manewru. Obszar roboczy obejmuje bezpośrednie miejsca załadunku i rozładunku przy urządzeniach dźwignicowych. Strefy postojowe służą do bezpiecznego odstawiania ciężkich maszyn po zakończeniu zmiany roboczej. Odcinki manewrowe pozwalają na przestawianie wagonów towarowych bez zakłócania głównego cyklu produkcyjnego. Taki rygorystyczny podział przestrzenny minimalizuje ryzyko kolizji i ogranicza technologiczne przestoje. Sprawne funkcjonowanie całego układu zależy od odpowiednio poprowadzonych robót ziemnych, instalacji drenażowych oraz prac drogowo-brukarskich. Prace wykonawcze obejmują również budowę przejazdów kolejowych z płyt wielkogabarytowych typu CBP. Ułatwia to bezkolizyjne krzyżowanie się wewnętrznego ruchu szynowego z transportem kołowym.

Budowa torowisk pod żurawie bramowe i wieżowe w dużych obiektach przemysłowych stanowi ważny segment budownictwa kolejowego na Śląsku. Lokalne zagłębie przemysłowe generuje nieustanne zapotrzebowanie na roboty inwestycyjne oraz remontowe nawierzchni torowych wewnątrz funkcjonujących fabryk, elektrowni czy kopalni. Praktyka wykonawcza przedsiębiorstwa Dekadex pokazuje, że obok poprawnego montażu szyn i żelbetowych kozłów oporowych, kluczowe znaczenie ma stały nadzór nad parametrami technicznymi. Bieżące utrzymanie infrastruktury zapobiega kosztownym awariom wynikającym z naturalnego zużycia materiału. Regularne inspekcje weryfikują stan elementów złącznych, poziom starcia główek szyn oraz ewentualne osiadanie podtorza w miejscach największego nacisku.

Funkcjonowanie zakładowego układu torowego zależy od precyzyjnego dopasowania nawierzchni do obciążeń generowanych przez park maszynowy. Torowisko, systemy odwadniające oraz konstrukcje oporowe tworzą techniczny organizm, który warunkuje płynność procesów produkcyjnych w całym zakładzie. Systematyczne pomiary geodezyjne i terminowe naprawy pozwalają utrzymać założoną geometrię szyn. Odpowiednia dbałość o stan techniczny torowiska chroni kosztowne urządzenia dźwignicowe przed przyspieszonym zużyciem lub poważnymi uszkodzeniami wynikającymi z nierówności podłoża.
